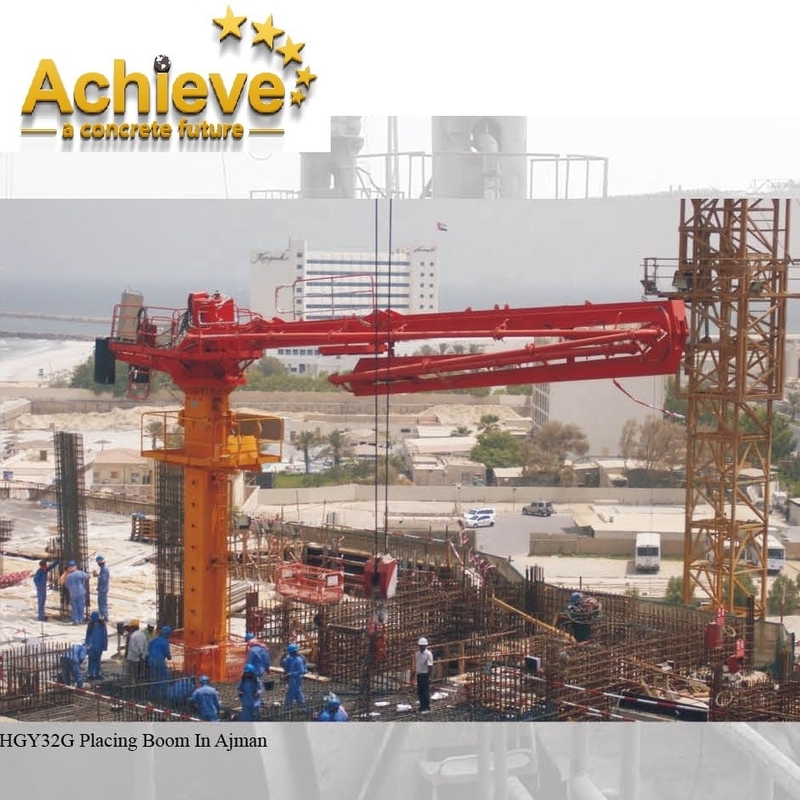

HGY29S-3R 공장 콘크리트 스프레더 콘크리트 분배기 콘크리트 배치 붐
모든 붐 움직임에 대한 완전한 유압 제어는 부드럽고 정밀한 제어를 제공합니다.부하 감지, 비례, 압력 보상 유압 시스템은 다기능 작동 중에도 정확하고 예측 가능한 붐 배치를 제공합니다.
모듈식 설계 기술과 빠른 연결 구성 요소를 광범위하게 적용하여 배치 붐을 빠르게 조립하고 들어 올릴 수 있습니다.
독일에서 제조한 Siemens 프로그래밍 가능한 로그인 컨트롤러(PLC)에는 로컬, 유선 또는 100m 초장거리 원격 제어가 장착되어 있습니다.
이 안정적인 시스템은 4개의 사용자 선택 가능한 주파수 대역 내에서 작동할 수 있습니다.
|
기술 사양 |
||||||
|
붐 배치 모델 |
HGY29S-3R |
HGY29P-3R |
HGY29SC-3R |
HGY29PC-3R |
||
|
성능 |
최대 반지름 (중) |
29 |
||||
|
자유로운 서 있는 고도, 선회 범위 |
22.7m,400° |
|||||
|
작동 온도(℃) |
0~60℃ |
|||||
|
카운터 웨이트(kg) |
/ |
2930 |
||||
|
총 무게(킬로그램) |
19100 |
22030 |
||||
|
장비에 전원 공급 |
380V/50Hz |
|||||
|
전기 모터 |
모터 모델 |
Y2-160L-4 |
||||
|
전력(kw) |
15 |
|||||
|
유압 시스템 |
시스템 압력(MPa) |
32 |
||||
|
유량(L/min) |
18 |
|||||
|
오일 탱크 용량(L) |
280 |
|||||
|
제어 모드 |
(케이블+라디오) 리모콘 |
|||||
|
콘크리트 파이프의 청소 모드 |
워터클리어 / 드라이클리어 |
|||||
|
관형 기둥 단면(m×m) |
0.75×0.75 |
|||||
|
암(붐) |
붐 모델 |
완전 유압식 접이식 암 |
||||
|
납품 파이프라인 직경 |
DN125mm |
|||||
|
끝 호스의 길이 |
DN125mm×3000mm |
|||||
|
첫 번째 섹션 |
길이(m) |
10.9 |
||||
|
관절 |
-2.5°~82.5° |
|||||
|
두 번째 섹션 |
길이(m) |
9.6 |
||||
|
관절 |
0°~180° |
|||||
|
세 번째 섹션 |
길이(m) |
8.5 |
||||
|
관절 |
0°~180° |
|||||
|
등반 |
등반 모드 |
실린더 잭 리프팅 |
||||
|
내부 등반 거리(중) |
0.52 |
|||||
|
바닥 프레임 |
바닥에 구멍 준비 |
|||||
|
샤프트 프레임 |
클라이밍 샤프트의 크기 : 2.0m-2.7m |
|||||
|
최소내부 등반 프레임 사이의 공간 |
등반(m) |
삼 |
||||
|
콘크리트 타설(m) |
6 |
|||||
|
휴식(m) |
6 |
|||||
